圓桌會議室音響室主要用于會議室音響報告,、培訓、會議室音響,、演講,、問答、等語言類活動場所,。設計人員充分考慮了本身的實際使用功能,，既要有自己的特色，又要符合科學規律和先進的系統設計思想,。我方在認真研究使用環境后,，參照相關國家標準，結合我方以往同類工程的成功經驗,，精心設計了一套切實可行的先進方案,。我們將秉承“質量第一,，服務為本”的信念,，為使用方提供優質的產品、先進的技術及完善的售后服務,。

設計對象及范圍

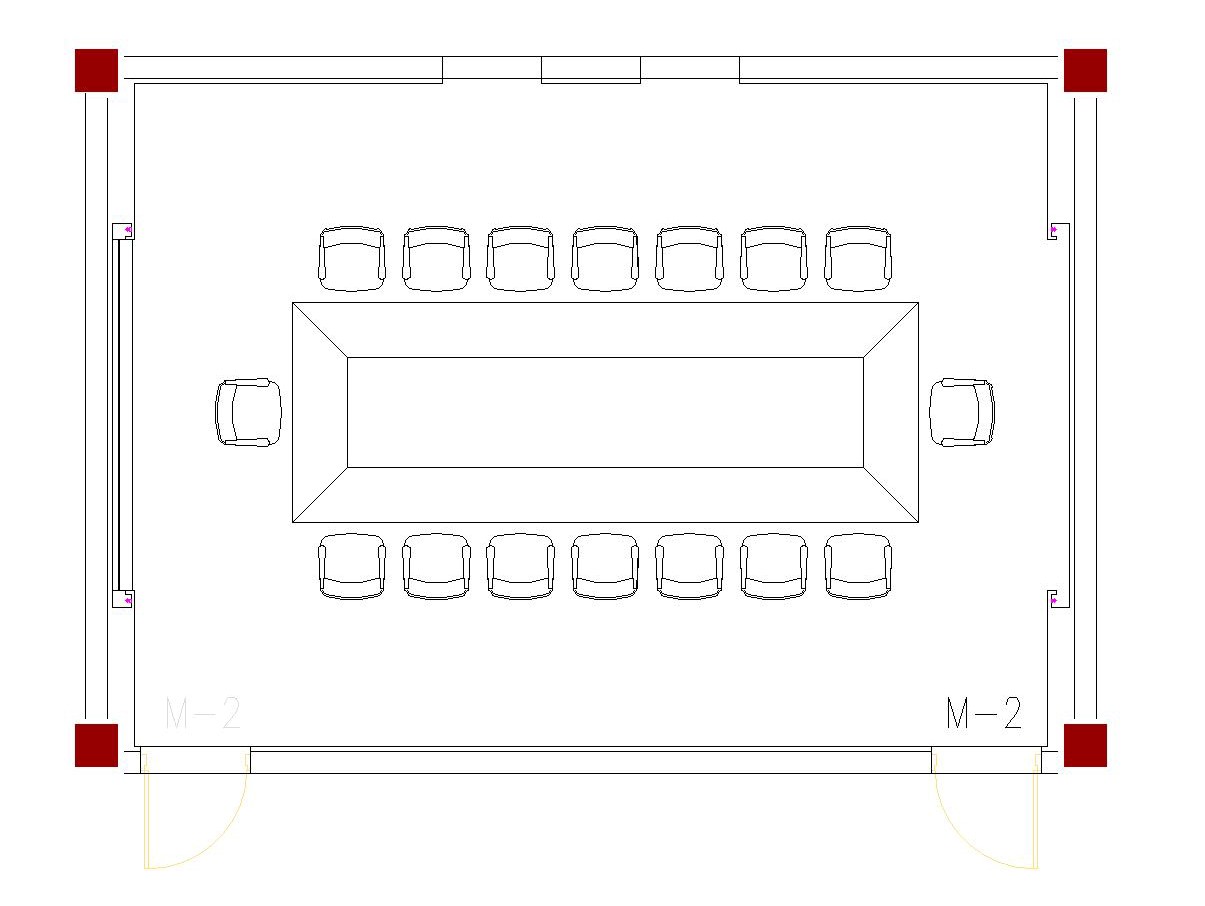

會議室音響室寬5米,、長12米、高2.7米,，主要用于報告,、培訓、會議室音響,、演講,、討論會議室音響使用，設計要求是要滿足報告廳功能需求。

會議室音響室音響項目包含音響擴聲系統,、舞臺燈光照明系統,、視頻顯示信號交互系統、集中控制系統到系統搭建,、綜合布線,、供配電、運輸,、安裝,、調試以及售后服務等

系統設計原則

1.先進型性原則

采用的系統結構應該是先進的、開放的體系結構,，和系統使用的人性化和簡易化,。

2.實用性原則

能夠最大限度的滿足實際工作的要求，把滿足用戶的業務管理作為第一要素進行考慮,，采用集中管理控制的模式,，在滿足功能需求的基礎上操作方便、維護簡單,、管理簡便,。

3.可擴充性、可維護性原則

要為系統以后的升級預留空間,，系統維護是整個系統生命周期中所占比例最大的,，要充分考慮結構設計的合理、規范對系統的維護可以在很短時間內完成,。

4.經濟性原則

在保證系統先進,、可靠和高性能價格比的前提下，通過優化設計達到最經濟性的目標,。

5.保密安全原則

在系統設計中,、既考慮資源的充分共享、更要注意信息的保護和隔離,，即系統的安全性和保密性,。

建設功能概述

根據圓桌會議室音響室主要功能定位，結合具體的實際情況,，圓桌會議室音響室項目由音響擴聲系統,、集中控制系統組成，實現該會議室音響室的使用需求,。

會議室音響室項目設計有以下幾大系統：

1.音響擴聲系統：

主要為會議室音響報告,、培訓、會議室音響,、演講,、問答等活動提供優質的聲音效果,。

2.視頻顯示系統：

主要為會議室音響報告、培訓,、會議室音響,、演講、問答,、等活動提供視頻顯示,。

3.集中控制系統：

主要為會議室音響室音視頻設備集中操作管理使用，用于一鍵開機,、一鍵關機,、視頻信號源的切換等，便于使用者操作,。

專業音響擴聲系統設計

1.設計依據

1.1音頻系統設計依據

為適應不同的使用功能,，現場專業擴聲系統聲學特性指標以GBT28049-2011<廳堂、體育場館擴聲系統設計規范>中規定的多用途類擴聲,、語言類擴聲,、體育館擴聲一級指標為基礎，在單項值上高于GBT 28049-2011標準,。

  2.技術標準

2.1音視頻系統技術標準

GB4959-95          《廳堂擴聲特性測量方法》

GBJ76-84            《廳堂混響時間測量規范》

GB/T15485          《語言清晰度指數的設計方法》

GB/T14476-93      《客觀評價廳堂語言可懂度的RASTI法》

GBl2060-89          《聲系統設備一般術語和計算方法》

GBJ／232-92        《電氣裝置安裝工程施工及驗收規范》

SJ2112-82          《廳堂擴聲系統設備互連的優選電氣配接值》

WH/T 18-2003      《演出場所擴聲系統的聲學特性指標》

GYJ25-86            《廳堂擴聲系統聲學特性指標》

SJZ112-86          《電聲系統設備互聯的優選電氣配接值》

GB3785-83          《聲級計電,、聲性能及測量方法》

GB6278-86          《模擬節目信號》

GB14197-93          《聲系統設備互聯的優選配接值》

GB50168-92          《電氣裝置安裝工程電纜線路施工及驗收規范》

3,、音響系統組成說明

會議室音響室音響擴聲系統主要由：媒體矩陣、手拉手會議室音響話筒,、U段一拖二真分集無線手持話筒,、數字功率放大器、4只陣列全頻揚聲器,、8路帶濾波電源時序器系統等組成,。

3.1、音源輸入至媒體矩陣設備組成及功能說明：輸入至媒體矩陣的音源信號設備有無線手持話筒和手拉手會議室音響話筒以及筆記本電腦音頻,，無線手持話筒使用方便靈活,，手拉手會議室音響話筒有著高靈敏度強指向的性能可在遠距離還原最真實的聲音

3.2、媒體矩陣的功能說明：所有音源都經過媒體矩陣統一管理,，媒體擁有AFC(反饋抑制),，ANS(噪聲抑制),，AGC(自動增益),、增益共享等模塊。經音頻處理器的功能處理后分別發送給各功放,。

3.3,、功放至揚聲器的功能說明：主擴揚聲器的選用最為關鍵所以本次項目采用最新型陣列揚聲器,。主擴揚聲器分別裝在投影幕布兩則，主擴揚聲器聲像統一,。會議室音響室后區左右兩側為補聲部分非別布置了2只陣列揚聲器,，2臺雙通道數字功率放大器來驅動4只點聲源陣列揚聲器；

4,、視頻顯示系統組成部分

會議室音響室視頻顯示部分主要由高清混合矩陣,、攝像機、桌面信息盒,、投影機,、投影幕布組成。

視頻顯示信號交互系統組成簡述：（視頻系統由混合插卡矩陣,、HDMI信號輸入卡,、HDMI信號輸出卡、會議室音響攝像機,、HDBASET傳輸器組成,。）

4.1.混合插卡矩陣的組成及功能說明：混合插卡矩陣的主要功能是把各種接口的視頻信號獨立或多個發送給顯示設備或是錄播設備以滿足客戶的需求?？膳渲幂斎?輸出信號卡的模塊化矩陣主機,，最大可支持160x160的音視頻切換；支持所有常用輸入/輸出信號卡,，HDMI,，HD-BaseT，SD/HD/3G-SDI,，光纖,，DVI和VGA（兼容YUV，YC及CVBC）可以任意輸入切換到任意輸出,；采用FPGA架構,，內部自建核心運算機制，無內嵌操作系統,。

4.2.會議室音響攝像機的功能說明：會議室音響攝像機采集整個會議室音響過程中的視頻信號,，可把采集的高清視頻信號發送給顯示設備。

4.3.HDBASET傳輸器的功能說明：HDBASET傳輸器是一種遠距離的高清傳輸設備,，分別有發送端口設備和接收端口設備中間是以網線的形式傳輸,。

會議室音響室視頻系統用于報告、培訓,、會議室音響,、演講、問答等活動提供動態視頻或靜態圖文顯示使用,，顯示素材有：文字,、PPT文稿,、圖片、照片,、視頻,、攝像機信號等；配置1臺混合插卡矩陣,、靈活對視頻信號源（筆記本信號,、攝像機信號等）路由分配；會議室音響攝像機用于采集整個會議室音響過程中的視頻信號,，可把采集的高清視頻信號發送給顯示設備,。

5、集中控制系統設計

集中控制系統組成簡述：（集中控制系統由中控控制主機,、控制觸摸屏,、無線路由器組成）

中控控制主機的功能說明：總線設備包括8路電源開關控制器S-PWR8。S-P6000中控主機內置8個紅外口,、8個弱繼電器口,、8個弱電I/0口、4個雙向串口,，4個單向串口,。整個系統以S-P6000中央控制器為核心。它以控制總線與各個設備相聯接,，彩色觸摸屏接受操控者發出的控制要求,，然后通過各種控制接口向各個延伸控制設備及被控設備發出控制指令所有控制功能通過專用系統軟件編程而成，具體控制可通過彩色液晶觸摸屏實現,。其操作界面根據用戶的實際要求,，設置得直觀而易于理解，視頻矩陣根據會議室音響室使用接口數量,，采用視頻高清混插矩陣接口（詳細信號請看清單）,會議室音響室音視頻輸入信號有攝像機視頻信號,，筆記本/電腦音視頻信號等，顯示設備有LED拼接屏,，所有的視頻信號都經過視頻矩陣進行切換調度,；會議室音響室通過時序電源負責對會議室音響室的設備電源管理，可以控制音響系統電源,、投影機電源,、投影幕升降、桌面升降器,、窗簾等設備電源,，所有的操控都可以通過無線觸摸屏完成，緊急情況下可以通過手的進行控制。中控系統可以通過無線觸摸屏進行控制攝像機調焦,、變倍,、放大,、縮小等,。

1、使用平板電腦對多種模式一鍵切換,，以及系統一鍵開啟關閉,；

2、可通過觸控屏控制電源時序器,，視頻信號自由切換,，實現會議室音響室的一鍵控制；

3,、具備場景模式功能,，通過有源音頻處理器前面板一鍵切換會議室音響模式和演講模式；

4,、可以獨立調整話筒的聲音大小,、音樂聲音大小，效果音量大??；

5、可以開啟或關閉投影機,，并隨著投影機的開關,，幕布降和升；
